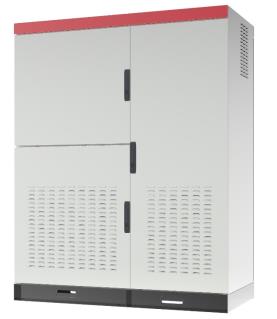

中压潜油电泵控制柜
产品基本型号：CNTH-3-700/1300-65-S
型号释义：
潜油电泵中压调速装置核心单元由三电平拓扑结构调速变频器构成，变频器采用12脉波整流模式，从结构形式上降低电泵运行对电网的谐波污染与冲击，三电平电路拓扑让调速输出更加平滑，更加有利于电泵的稳定运行。
电泵输出加装正弦滤波器，适应泵体长电缆供电的运行模式，避免因电缆过长而造成的电源波形畸变，继而导致的电泵运行不稳定。
调速装置加装无限通讯模块，可将运行数据通过无线传输模式传递给采油厂数据中心，工作人员也可以通过无线通讯模块实现对调速装置的控制，继而控制电泵的运行状态，接收调速装置发出的预警信号和风险提示。
调试装置具备的基本功能如下：
- 具有潜油电泵调速功能，以满足机组排量和扬程要求；
- 具备完备的保护功能；
- 具备电泵相关的控制功能；
- 具备各种数量/模拟量、通信接口；
- 具备输出滤波功能，避免谐波造成潜油电缆和电机损坏。
产品参数介绍：
基本电气原理
基本参数
- 系统输入电压： 380V (标准) 或井场 任意电压
- 变频器额定电压：1140V / 2300V
- 变频器输出电压：700V～1300V / 1600V～2600V
- 输入电源频率：频率50/60Hz±5%。
- 输出额定电流：65A。
- 输出电压范围：三相，0～（最大输入电源电压*96%）。
- 输出频率范围：0～80Hz。
- 输出过载能力：98A（1.5×额定电流），1分钟。
- 频率分辨率：0.01Hz。
- 装置防护等级：IP23。
- 散热方式：风冷
- 接线方式：下进下出
- 外形尺寸：1600*700*2000
保护功能
上电预充电接触器故障
- 电机过载
- 电机欠载
- 系统急停
- IGBT故障
- 输出电流峰值过流
- 输出电流有效值过流
- 输出电流过流报警
- 输出三相电流不平衡报警
- 正弦波滤波器超温报警
- 输出缺相
- 直流母线中点电压不平衡
- 直流母线正负半压过压
- 直流母线电压过压
- 直流母线电压欠压
- FRAM铁电参数校验错误
- IGBT超温故障
- IGBT温度传感器异常
- 触摸屏与主控板之间MODBUS通信超时
控制功能模式
- 起动方式：具备平稳起动、同步起动、转矩提升、摇摆起动、最大转矩起动功能。
- 节能模式：调速装置能自动调整输出电压使负载电流最小。
- 特殊控制功能：支持气锁解除、恒电流、恒压力、恒液面控制功能。
- 故障记录：记录最近1年故障类别及故障发生时刻的各种参数信息。
- 数据下载：支持历史运行数据、故障记录、操作日志通过USB口下载，且下载文件可通过OFFICE EXCEL打开。
- 手动/自动模式切换：可在操作界面选择切换两种模式，自动模式下，调速装置能够在待机状态下自行起动。
- 电泵井下传感器集成显示：调速装置人机操作界面可实时显示井下传感器检测数据，支持的传感器品牌包括TRIOL、ZENITH等。
- 人机操作界面：采用高亮度TFT液晶电阻式触摸显示屏，分辨率不低于1024×600，中、英两种语言可选。
- 具有RS485通讯接口，能实现数据远传，通讯协议为Modbus RTU。
- I/O接口：
- AI：两路，0-10V/0-20mA输入，通过跳线可选，12位分辨率，校正精度0.5％
- AO：两路，0-10V/0-20mA通过跳线可选，12位分辨率
- DI：7路干节点信号输入
- DO：4路继电器信号输出
- 其它扩展要求：可选配输入三相电参采集模块以及4G无线远传功能。
